低溫蒸發濃縮設備

?（適用于高鹽廢水、危廢母液、化工料液等場景）?

一、設備原理與適用場景

低溫蒸發濃縮設備通過?真空減壓降低溶液沸點?（通常40-70℃），在溫和條件下實現水分蒸發與溶質濃縮，避免高溫對熱敏性物質的破壞，主要應用于：

?工業廢水?：高鹽廢水（TDS≥10%）、重金屬母液（如電鍍鎳液、酸洗廢液）、切削液濃液；

?化工制藥?：原料藥提純、發酵液濃縮、溶劑回收；

?食品飲料?：果蔬汁低溫濃縮、乳清蛋白回收、調味品減量化；

?危廢處理?：HW09廢乳化液、HW34廢酸液的減量及資源化。

二、核心技術參數與結構組成

1. ?核心參數?

?蒸發溫度?：40-70℃（真空度-0.085~-0.098MPa）；

?蒸發效率?：1-5噸水/小時（單效），多效串聯可達10-50噸/天；

?濃縮倍數?：原液體積減少70-95%，濃縮液TDS 20-60%；

?能耗指標?：蒸發1噸水耗電30-80kW·h（MVR機械蒸汽再壓縮技術）；

?材質標準?：蒸發器采用鈦材（耐Cl?腐蝕）、316L不銹鋼（耐酸堿）、PTFE涂層（防結垢）。

2. ?設備結構組成?

?蒸發單元?：

?降膜蒸發器?：料液均勻分布形成薄膜，提升傳熱效率（K值≥2000W/m2·℃）；

?強制循環蒸發器?：高流速（2-3m/s）防止晶體沉積，適用于高粘度料液。

?真空系統?：

水環真空泵（極限真空-0.098MPa）或蒸汽噴射泵（無機械運動部件）；

?熱源系統?：

?MVR熱泵?：二次蒸汽再壓縮升溫（溫升10-20℃），節能率≥60%；

?廢熱利用?：集成工業余熱（80-100℃）預熱進料液，降低蒸汽消耗；

?冷凝單元?：

板式/管式冷凝器（冷卻水耗量5-15m3/噸水），冷凝水TOC≤50mg/L；

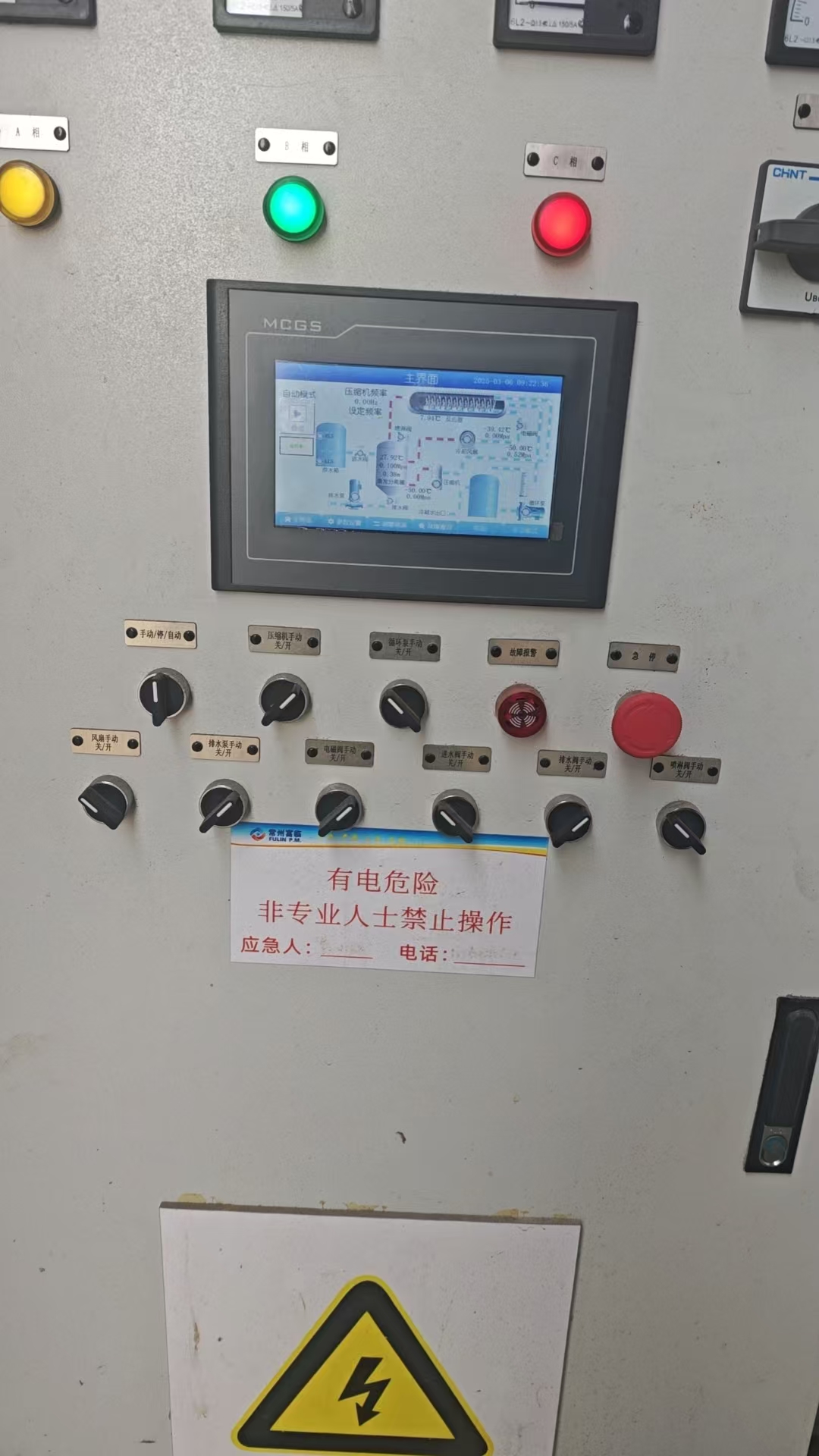

?自動控制單元?：

PLC+HMI控制，實時監測溫度、真空度、電導率，自動調節蒸發速率。

三、工藝流程設計

1. ?單效蒸發流程?

?進料預處理?：

過濾器（5-100μm）去除懸浮物，防止蒸發器堵塞；

調節pH至6-8（酸性廢水投加NaOH，堿性廢水加H?SO?）。

?蒸發濃縮?：

進料液經預熱器升溫至50-60℃→降膜蒸發器蒸發→二次蒸汽經MVR壓縮升溫→循環加熱；

?固液分離?：

濃縮液進入結晶器（冷卻析晶）→離心機分離晶體（如NaCl、Na?SO?）；

?冷凝水處理?：

冷凝水通過活性炭吸附或RO系統凈化，回用于生產或達標排放。

2. ?多效蒸發流程（三效為例）?

?一效蒸發?：新鮮蒸汽加熱（70℃），產生二次蒸汽；

?二效蒸發?：一效二次蒸汽作為熱源（60℃）；

?三效蒸發?：二效二次蒸汽作為熱源（50℃）；

?能效比?：三效蒸發噸水蒸汽耗量≤0.3噸，較單效節能50%。

四、技術優勢與創新

1. ?高效節能?

MVR技術回收95%蒸汽潛熱，噸水能耗低至30kW·h（傳統多效蒸發需80-120kW·h）；

溫差ΔT≤5℃的低溫蒸發，熱損失減少40%。

2. ?抗污染設計?

蒸發器壁面PTFE涂層或電解拋光處理，降低結垢風險（清洗周期≥30天）；

強制循環+晶種投加控制結晶粒度，避免管道堵塞。

3. ?智能控制?

自適應算法根據進料濃度自動調節真空度與蒸發速率；

物聯網遠程監控（4G/5G），故障預警與能效分析報告自動推送。

4. ?資源化應用?

高純度鹽分回收（NaCl純度≥99%，工業級標準）；

冷凝水回用率≥80%，減少新鮮水消耗。

五、典型應用案例

1. ?電鍍廢水處理（廣東某企業）?

?處理對象?：含鎳（200mg/L）、COD 5000mg/L的高鹽廢水；

?工藝流程?：預處理→MVR三效蒸發→離心分離→鎳鹽回收；

?運行效果?：

廢水減量90%，回收硫酸鎳晶體（純度≥98%）；

噸水處理成本45元，較委外處置費用降低60%。

2. ?制藥母液濃縮（江蘇某藥廠）?

?技術需求?：頭孢類發酵液低溫濃縮（熱敏性成分保護）；

?設備配置?：鈦材降膜蒸發器+結晶罐+真空干燥機；

?效益分析?：

蒸發溫度55℃，活性成分保留率≥95%；

年節約蒸汽費用120萬元，投資回收期2.5年。

六、選型與經濟性分析

1. ?設備選型依據?

廢水特性：鹽分組成、COD、粘度、熱敏性；

處理規模：1-50噸/天（模塊化設計靈活擴展）；

投資預算：50-500萬元（規模與材質差異）。

2. ?成本效益對比?

項目低溫蒸發濃縮傳統多效蒸發委外處置

噸水成本30-80元80-150元500-2000元

資源回收收益鹽分/溶劑出售無無

環保合規性近零排放需后續處理轉移風險

七、總結

低溫蒸發濃縮設備通過?低溫高效蒸發+資源回收?技術，解決了高鹽、高COD、熱敏性料液的處理難題。結合MVR節能技術、智能控制與耐腐蝕設計，為化工、電鍍、制藥等行業提供低成本、低風險的廢水減量及資源化方案，助力實現“雙碳”目標與循環經濟轉型。
